CNC零件基准设计：让加工定位与检验结果对应同一功能要求

先把孔位要求放回实际安装关系

安装座的孔位要相对实际安装面评价。设计时先说明安装座如何贴合、孔位要满足什么连接关系，再确定承担这些要求的实体特征。方便装夹的外表面可以服务加工，却未必代表装配时真正起作用的接触面。

这里的功能基准，是为表达装配要求而建立的几何参照；基准特征则是零件上用来建立该参照的实际表面或其他几何特征。把两者区分开，才能进一步讨论怎样接触、定位和测量。

如果孔位关系以安装面为依据，验收安排应保留这层联系。若实际装配还有侧向定位要求，也要将它与孔位的关系说清楚。仅给安装面取个名称，仍不足以定义完整的评价条件。

为什么换一种对齐方式，孔位评价可能改变

孔本身没有移动，表达孔位置的参照却可能改变。测量坐标系就是描述位置和方向的参照框架：按安装面建立它，与按便利外表面建立它，可能得到不同的参照方向或起点。实际表面之间若存在几何差异，孔位相对于各自参照的评价就可能不同。

在安装座场景中，这个差异直接关系到孔与安装面的配合解释。若图纸要求按功能关系评价，而测量时改用整件最佳拟合，软件可能重新调整整体位置和方向，使报告呈现的偏差变化。最佳拟合是按选定数据整体寻找贴合关系，不能随意代替图纸规定的基准建立方法。

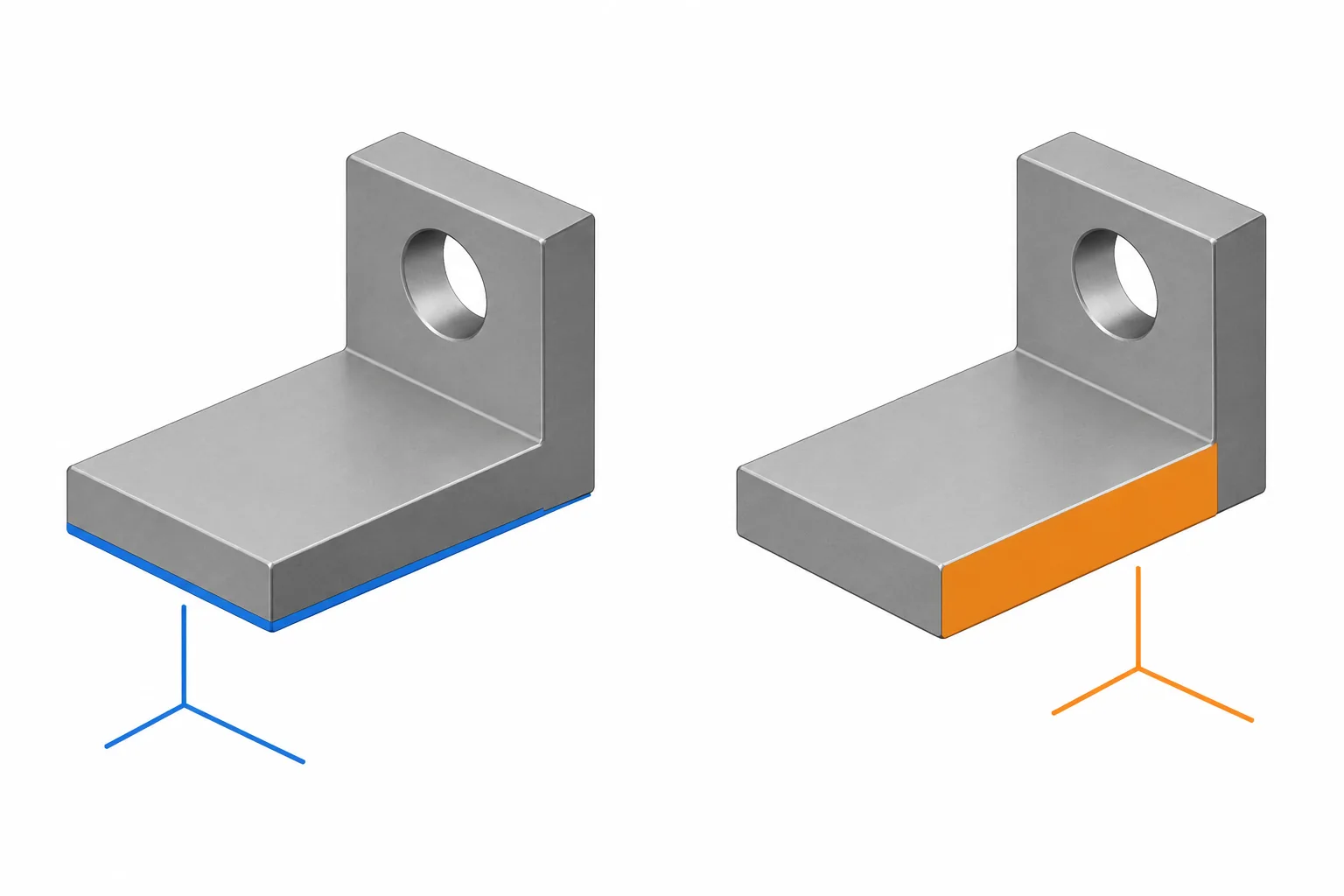

下面的图仅示意选择安装面与侧面作为参照特征的区别，不呈现真实偏差。遇到报告不一致，先对照基准特征、引用顺序、取点区域和夹持记录；条件能够复现后，再判断差异来自对齐、装夹还是零件本身。

让功能、加工和检验各自承担清楚的职责

设计定义需要满足的功能关系，加工定位帮助刀具在当前工序接近并加工孔位，检验则按约定条件判断成品是否满足图纸。它们可以使用不同的实体接触方式，但必须能够追溯到同一验收定义。

当功能面适合支承、夹紧又不遮挡加工区域时，以它建立工序定位通常更容易说明衔接关系。若该面尚未加工完成，或夹具占据刀具所需空间，就可能需要改用工艺定位。此时要把定位转换作为需要验证的环节，而不是要求所有阶段机械使用同一表面。

基准特征、引用顺序与实际接触要一起表达

图纸应明确引用哪个实体特征，以及它在基准建立中的先后作用。引用顺序影响如何约束零件的位置和方向，不是标注的装饰。具体符号、约束规则和可采用的方法，应按项目声明的标准体系及版本核查，避免把不同体系的术语和规则拼接使用。

制造方需要看见支承和夹紧的真实落点，检验方需要知道哪些区域能够接近和采集。如果孔位测得到，建立参照所需的表面却被夹具遮住，报告仍可能缺少可复核的基础。先用装夹示意说明实体接触，再核对刀具与测量路径，往往比事后争论基准名称更有用。

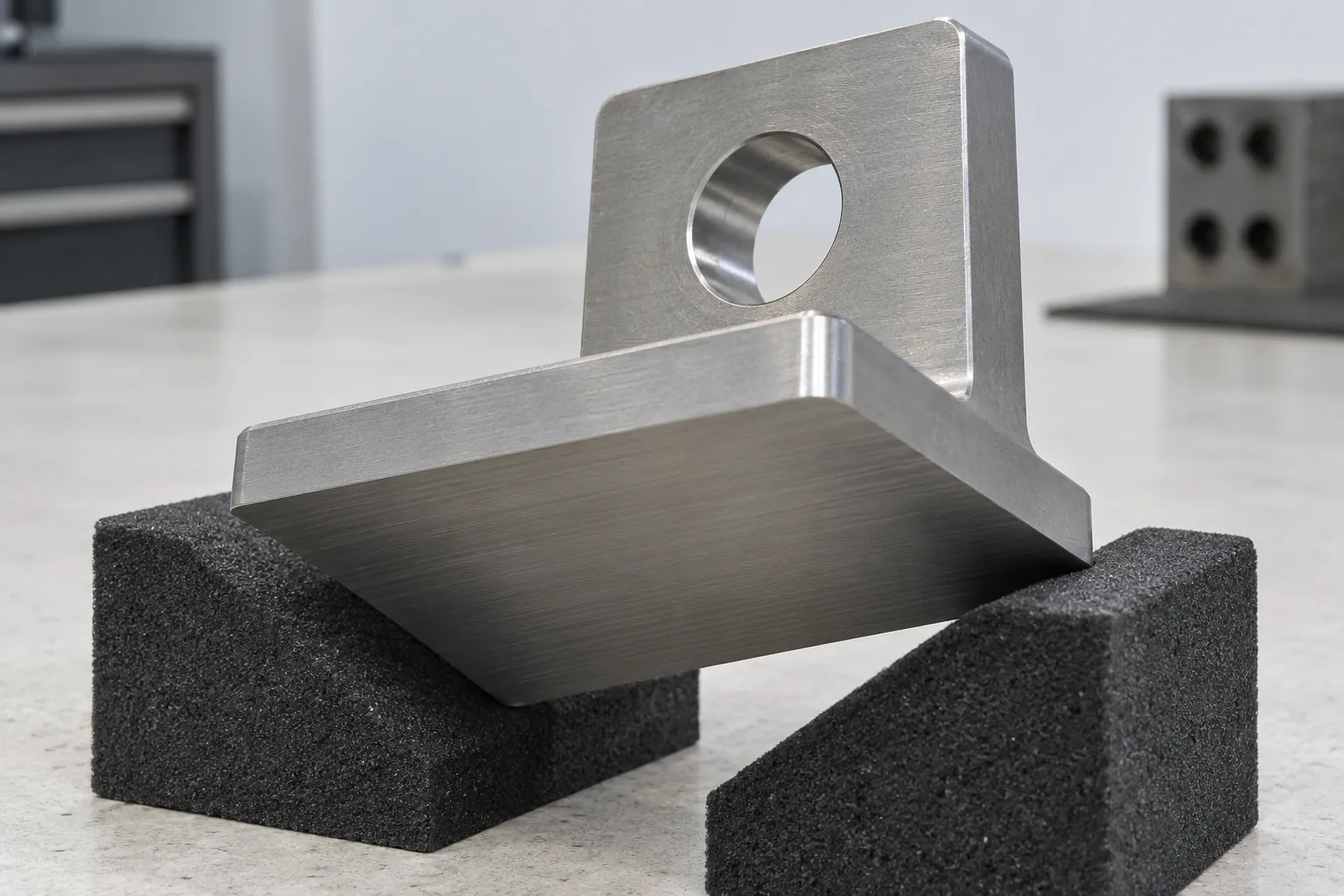

表面形态、零件尺寸、材料和夹持状态会影响实际建立方式。应把毛刺、接触不稳或表面处理后的状态变化纳入检查；有异常时先恢复约定的接触条件，再决定是否需要调整工装或图纸表达。

更换工序定位后，怎样把转换关系验证回来

先将孔位加工时采用的定位特征、支承位置和夹紧方式画清楚，再说明它们如何对应最终功能参照。转换关系不只是把坐标换个名称，还包括实体接触是否可靠、工序之间状态是否改变，以及这些变化会不会影响验收解释。

安排验证时，让加工与检验围绕同一装配用途、约定状态和合格目标比较结果。保留定位转换记录及测量建立记录，并在重新装夹后观察评价是否稳定；若释放夹紧后结果变化，应先查支承和夹紧影响，再讨论零件几何是否需要修正。

若转换尚不足以支持验收判断，可调整工序顺序、支承方案或辅助定位特征，然后复核其对功能关系的影响。验证通过后，再比较包含工装、测量安排、后处理和维护在内的交付条件，避免只按当前装夹是否省事决定方案。

机床上的工件设置与测量有助于过程控制，但过程记录能否承担最终验收，需要另外核对测量能力和项目约定。不要把获得了机内测量数据直接理解为成品已经满足装配要求。

工装投入与验收争议，如何做取舍

功能关系表达得更严格，可能需要更合适的支承、附加工装或检验安排。这些投入应对准真实的装配要求。增加基准特征的数量并不会自动提高精度；没有明确约束职责的辅助特征，反而可能增加加工和解释负担。

当现有功能面可达且状态稳定时，可优先评估利用现有特征。若它难以支承或采集，工艺辅助特征才值得进一步比较，并检查它对结构、加工和成本的影响。判断还应结合几何公差、生产数量、表面处理、使用环境及装配条件，不凭通用原则替项目选定最终方案。

报价与交期讨论应包含工装准备、检验可达性和争议后的复测安排。若各方对验收参照没有共同解释，即使孔位已加工完成，也可能进入反复测量和返工讨论。先消除定义分歧，再决定是否修件，有助于避免把解释问题当成加工问题处理。

图纸冻结前，把共同理解留成可执行资料

让设计、制造和质量人员沿同一个孔位走完从实际安装到合格判断的路径。使用零件视图、接触示意和拟定测量安排讨论，重点看每次参照变化能否被解释和复核。最终基准方案、转换影响及验收方法，应由项目图纸和工艺测量评审确定。

• 功能关系：标出实际安装时的接触区域，以及被评价孔位相对它需要满足的要求。
• 标准依据：记录采用的体系和版本，对正式符号及验收解释逐项核查。
• 基准引用：明确实体特征、建立顺序和约束职责，避免仅靠口头简称传递。
• 工序转换：列出更换定位的环节、原因和验证资料，说明转换失败时如何调整。
• 状态与可达性：检查支承、夹紧及后处理状态，确认刀具和测量路径不会互相遮挡。
• 验收与复测：约定评价方法、报告所需记录及争议时的复现条件，保留原始观察依据。
